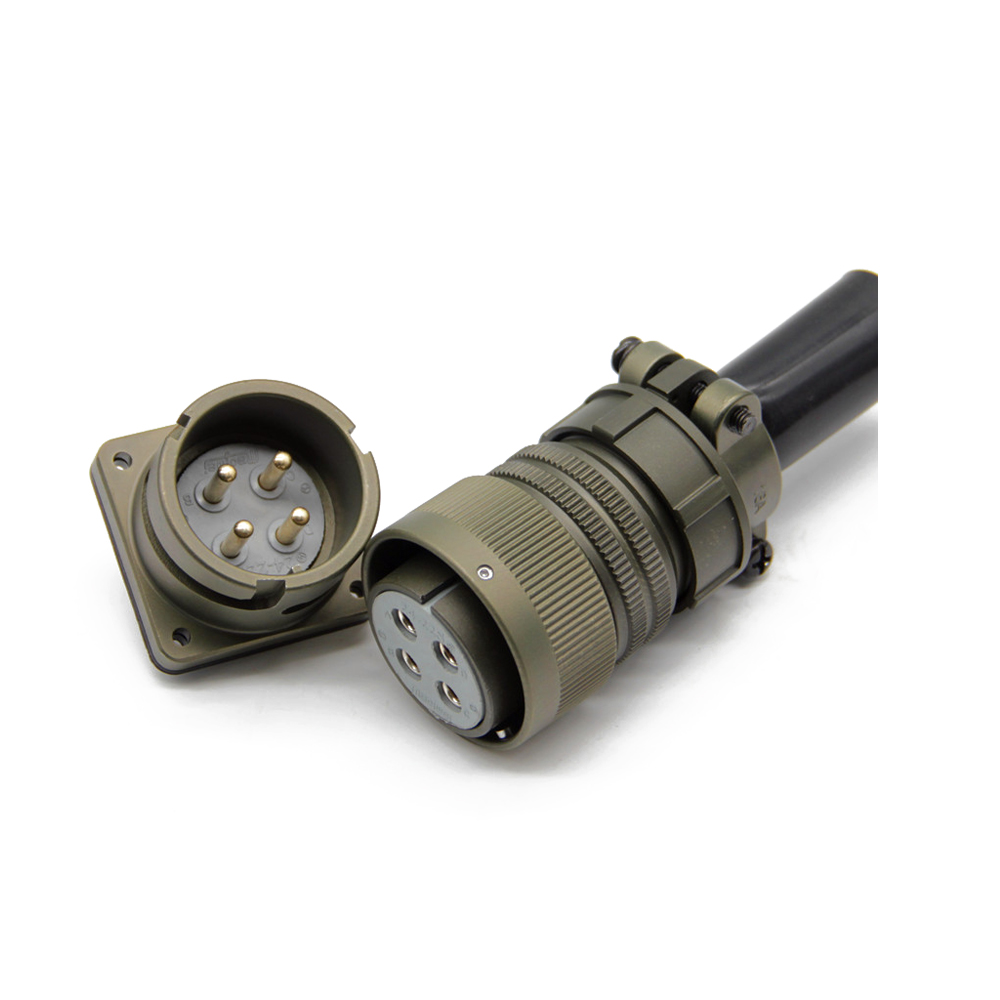

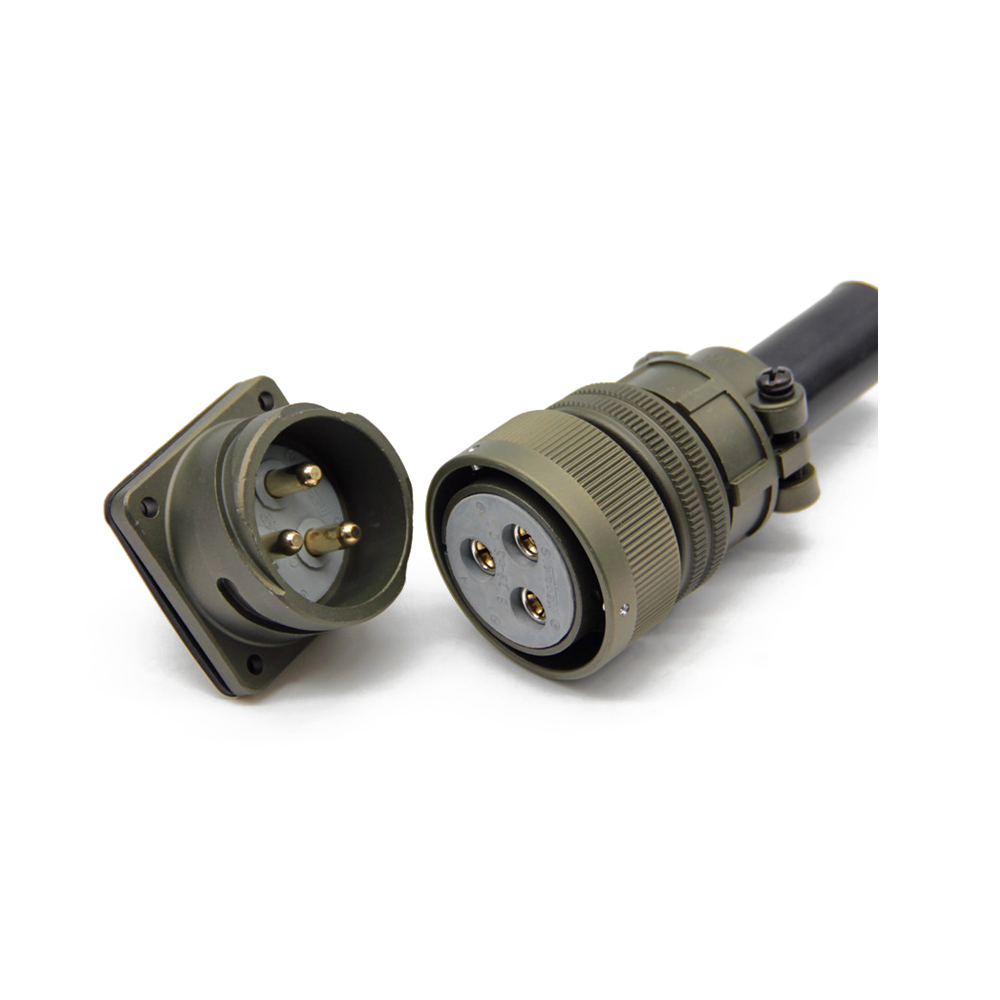

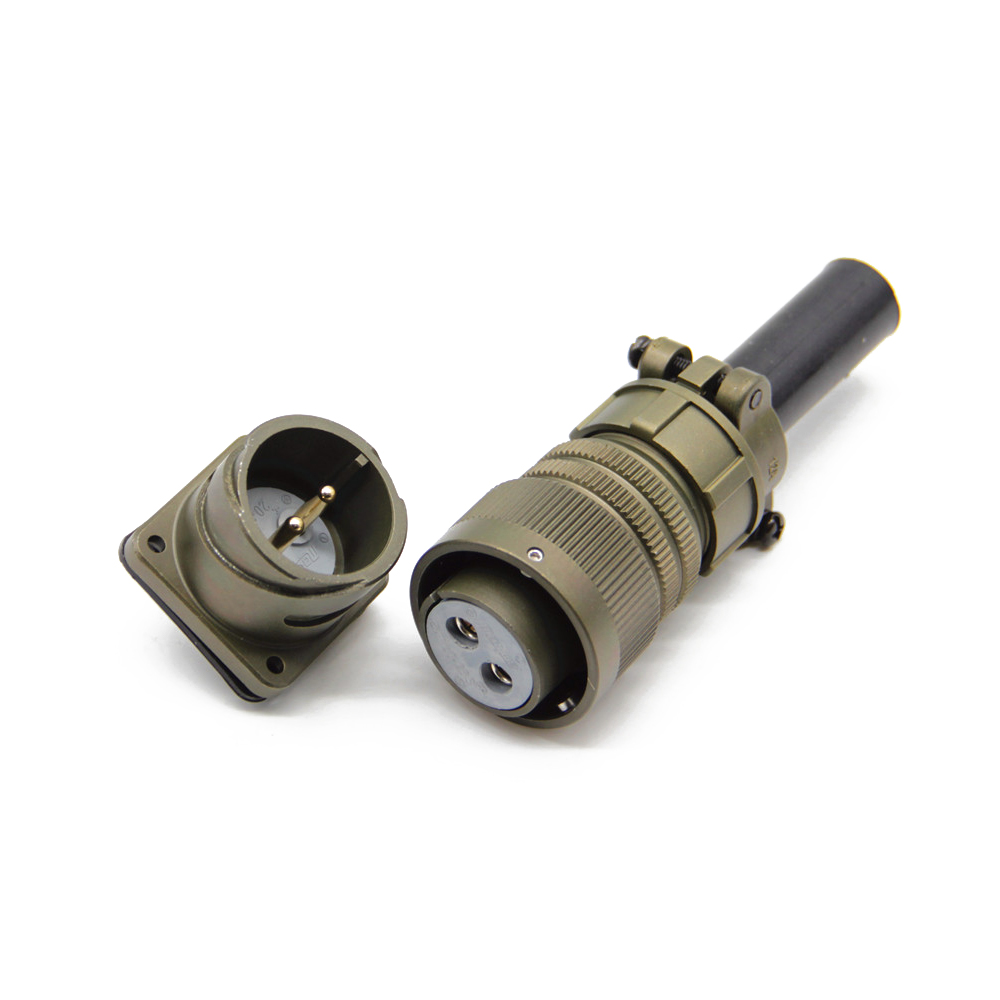

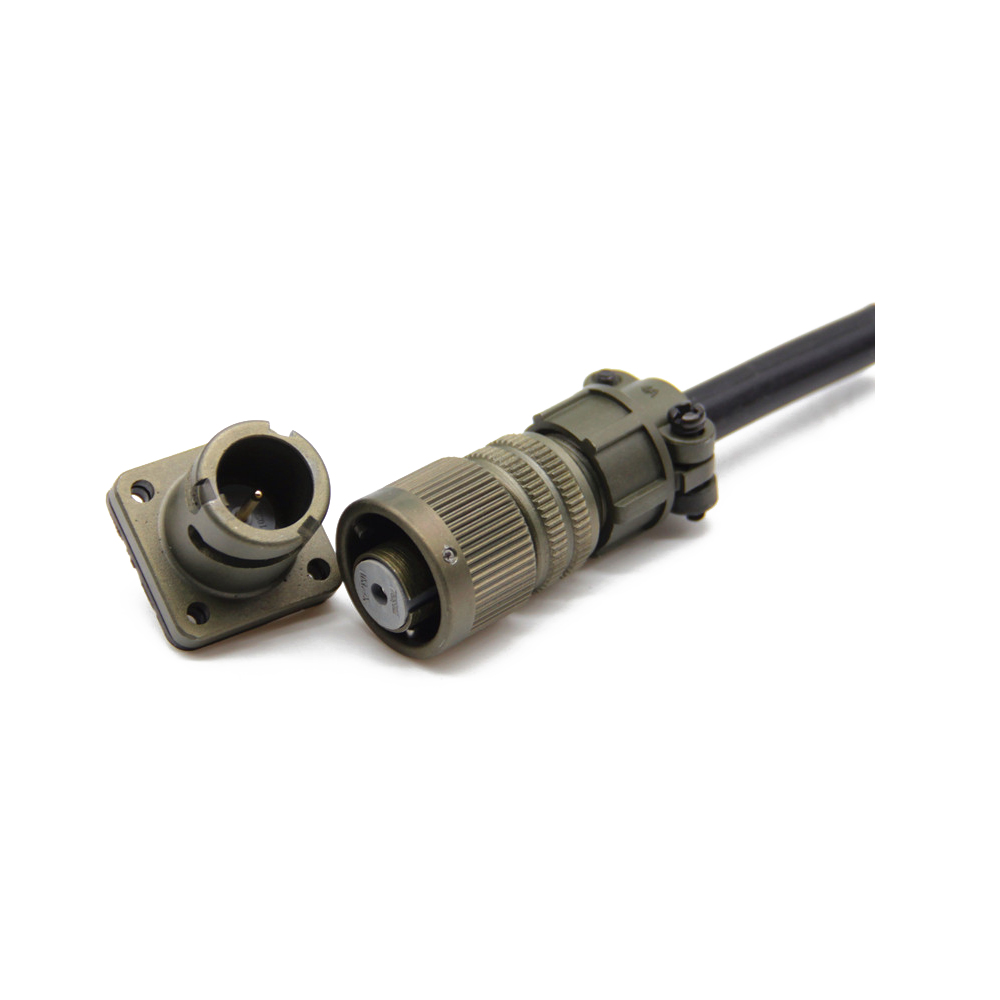

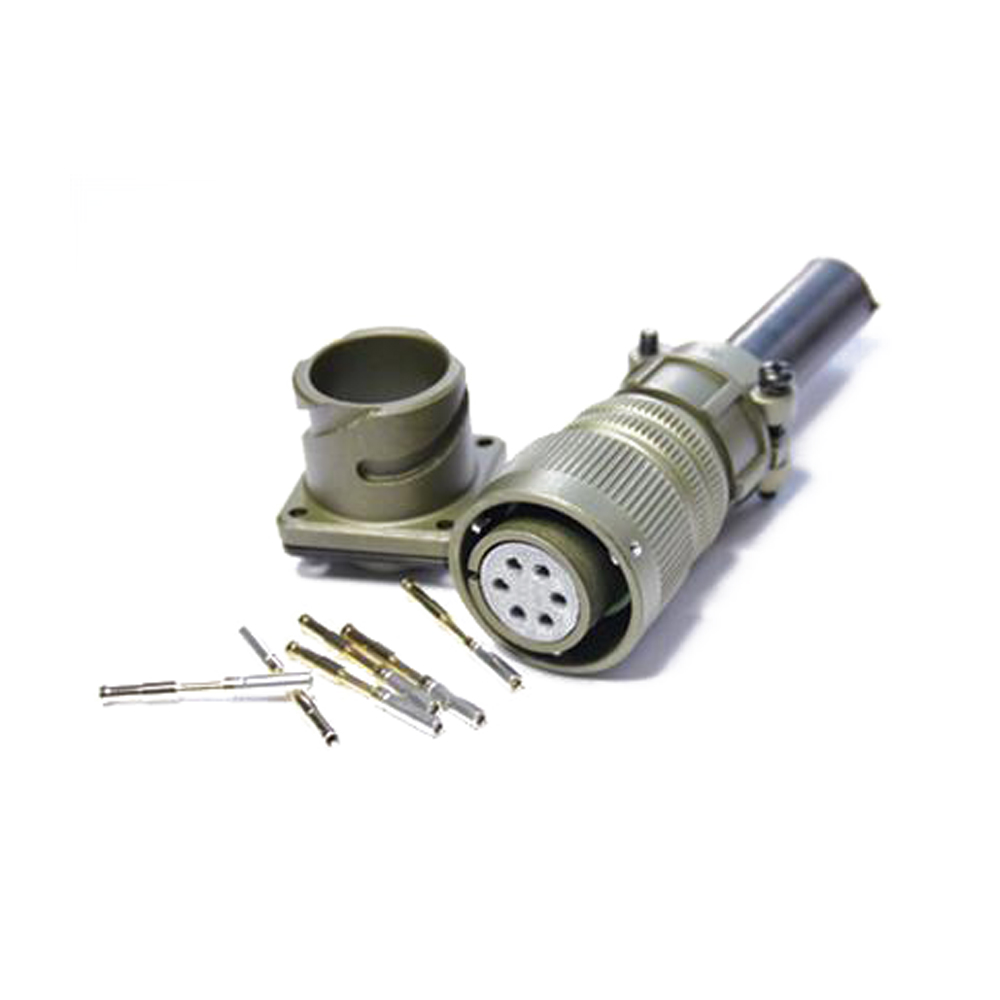

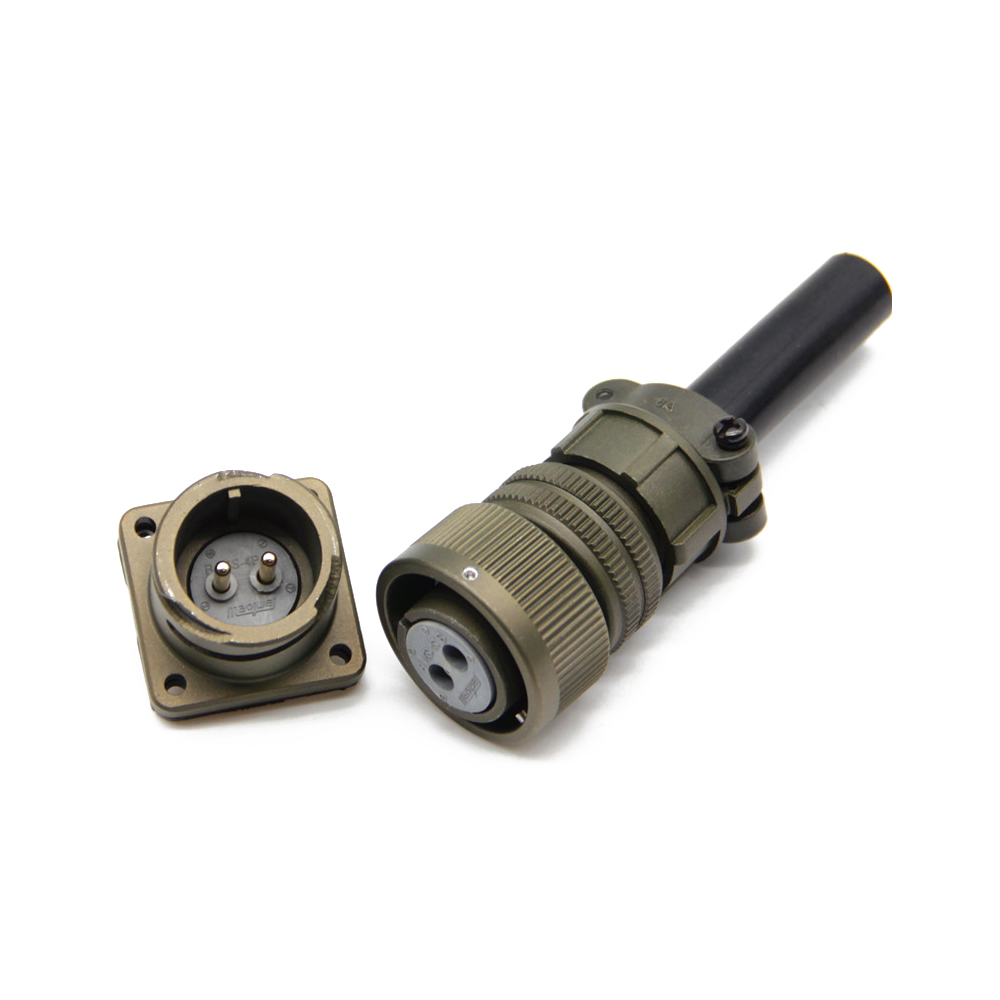

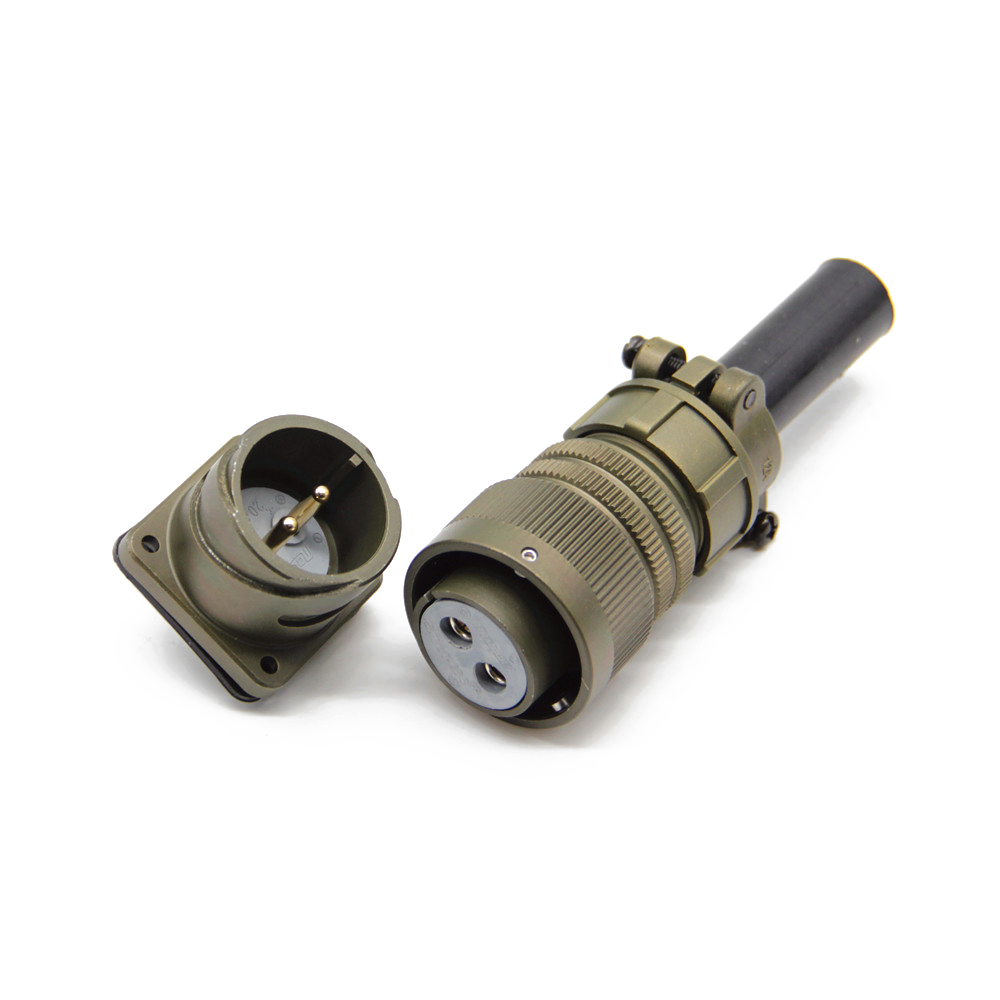

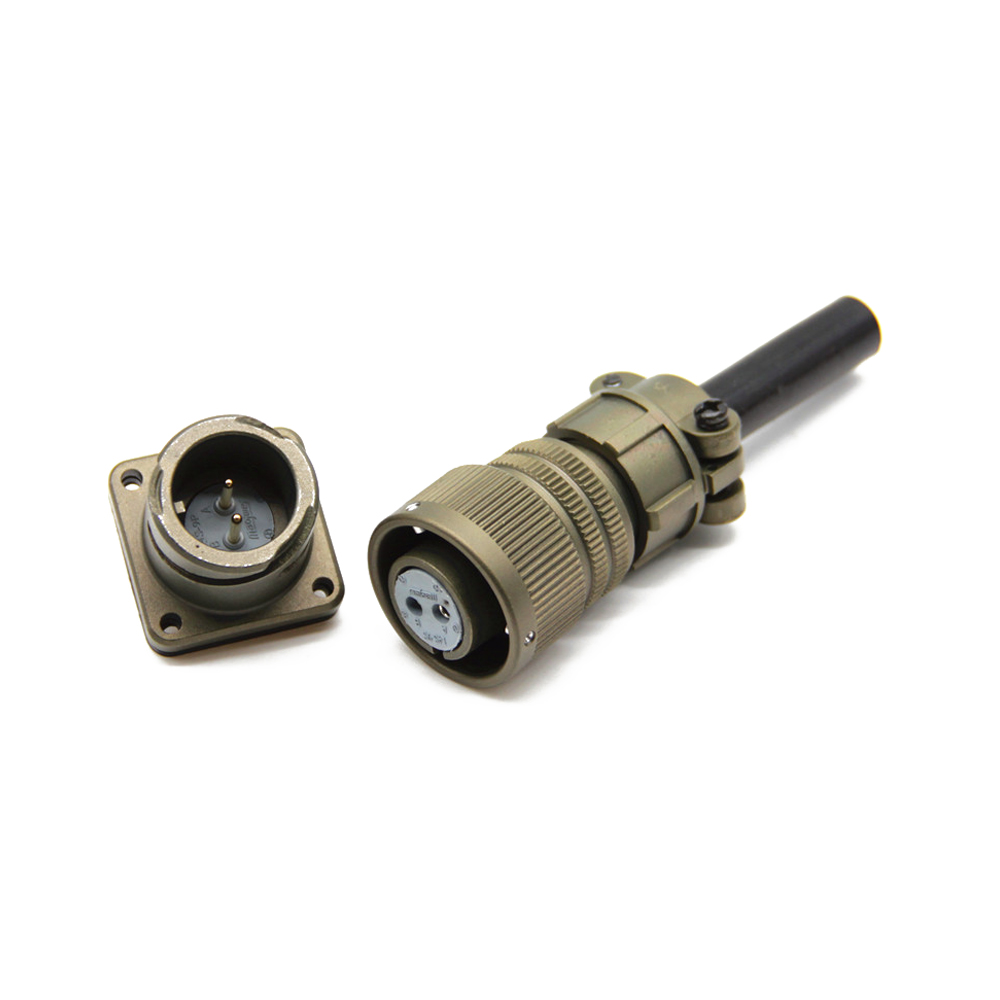

VG95234 10SL 殼體

說明： ? Maojwei VG95234?系列連接器符合美軍標VG952345標準，產品采用高強鋁合金殼體，卡扣式槽式連接，快速插拔，有防誤插鍵槽，多種鍵位區分，有焊接式和壓接式，軍綠色/黑色/銀色電鍍，可靠性強, 防震，應用于軌道交通，汽車,地面軍事裝備,國防等。VG952345和Mil-C-5015是一樣的殼體尺寸和孔位排列?？梢蕴娲操M諾（Amphenol）；韓國極東kukdong，美國ITT Cannon，泰科TE，德馳（Deutsch），蘇里奧（Souriau）同類產品。 ? 特點： ? (1)?耐高電壓；易焊接；高性價比；重量輕；規格多； ? (2)MS3106直式插頭，CA3108A彎式插頭，CA3102A 方插座，CA3101A對接插頭，CA3100A對接插頭，CA3057尾夾，CA25042/CA25043防塵蓋。 ? (3)焊接式和壓接式可選； ? (4)良好的密封性能，耐腐蝕防水IP67； ? (5)良好的導電性能和機械強度。 10SL 殼體詳細型號如下： ? 直式插頭：CA3106A-10SL-1 ,4芯；CA3106A-10SL-2，1芯；CA3106A-10SL-3 3芯；CA3106A-10SL-4,2芯；CA3106A-10SL-5，5芯；CA3106A-10SL-7，7芯；CA3106A-10SL-6, 6芯。 ? 彎式插頭：CA3108A-10SL-1 ,4芯；CA3108A-10SL-2，1芯；CA3108A-10SL-3 3芯；CA3108A-10SL-4,2芯；CA3108A-10SL-5，5芯；CA3108A-10SL-7，7芯；CA3108A-10SL-6, 6芯。 ? 插座：CA3102A-10SL-1 ,4芯；CA3102A-10SL-2，1芯；CA3102A-10SL-3 3芯；CA3102A-10SL-4,2芯；CA3102A-10SL-5，5芯；CA3102A-10SL-7，7芯；CA3102A-10SL-6, 6芯。 ? 參數： ? 材料和技術參數；機械和電氣性能： ? ?執行標準 ?VG95234 / JGB600 ?連接方式 ?卡扣式連接 ?殼體材料 ?高強鋁合金 ?殼體表面處理 ?電鍍鍍鋅??軍綠色/銀色/黑色 ?芯數 ?1,2,3,4,5,6,7,芯, ?芯數排列代號 ?見下方孔位排列表格 ?接觸體材料 ?銅合金??鍍金 ?接線 ?焊接式?/?壓接式 ?插頭插座公母 ?S?母；P公（可選） ?焊杯口徑 ?1.2;1.7;2.5;3.6;5.7mm ?絕緣體材料 ?耐高溫高壓合成橡膠 ?絕緣體阻燃等級 ?UL94-V0?? ?220℃ ?額定電壓 ?500V ?電纜直徑范圍 10----20mm ?額定電流 ?10A;15A;30A;55A;80A;120A ?防水等級 ?IP67 ?耐電壓 ?5000V/1min ?煙霧測試 ?60H? EIA364.28 ?工作溫度 -55℃--150℃ ?插拔次數 500次 ? 插座開孔圖： ? ? 孔位圖： ?

說明： ? Maojwei VG95234?系列連接器符合美軍標VG952345標準，產品采用高強鋁合金殼體，卡扣式槽式連接，快速插拔，有防誤插鍵槽，多種鍵位區分，有焊接式和壓接式，軍綠色/黑色/銀色電鍍，可靠性強, 防震，應用于軌道交通，汽車,地面軍事裝備,國防等。VG952345和Mil-C-5015是一樣的殼體尺寸和孔位排列?？梢蕴娲操M諾（Amphenol）；韓國極東kukdong，美國ITT Cannon，泰科TE，德馳（Deutsch），蘇里奧（Souriau）同類產品。 ? 特點： ? (1)耐高電壓；易焊接；高性價比；重量輕；規格多； ? (2)MS3106直式插頭，CA3108A彎式插頭，CA3102A 方插座，CA3101A對接插頭，CA3100A對接插頭，CA3057尾夾，CA25042/CA25043防塵蓋。 ? (3)焊接式和壓接式可選； ? (4)良好的密封性能，耐腐蝕防水IP67； ? 插座開孔尺寸 ? Shell 28S detail Straight ?plug?直式插頭 Right angle plug??彎式插頭 Socket?插座芯數contacts ?No. CA3106A28-1S CA3108A28-1S CA3102A28-1P 9 CA3106A28-6S CA3108A28-6S CA3102A28-6P 3 CA3106A28-4S CA3108A28-4S CA3102A28-4P 4 CA3106A28-08S CA3108A28-08S CA3102A28-08P 20 CA3106A28-11S CA3108A28-11S CA3102A28-11P 22 CA3106A28-12S CA3108A28-12S CA3102A28-12P 26 CA3106A28-15S CA3108A28-15S CA3102A28-15P 35 CA3106A28-20S CA3108A28-20S CA3102A28-20P 14 CA3106A28-21S CA3108A28-21S CA3102A28-21P 37 CA3106A28-7S CA3108A28-7S CA3102A28-7P 8 CA3106A28-26S CA3108A28-26S CA3102A28-26P 5 CA3106A28-07S CA3108A28-07S CA3102A28-07P 13 CA3106A28-28S CA3108A28-28S CA3102A28-28P 28 CA3106A28-16S CA3108A28-16S CA3102A28-16P 20 CA3106A28-30S CA3108A28-30S CA3102A28-30P 30 CA3106A28-9S CA3108A28-9S CA3102A28-9P 12 CA3106A28-51S CA3108A28-51S CA3102A28-51P 10 ? CA3108A28-1S CA3102A28-1P 9 CA3106A28-6S CA3108A28-6S CA3102A28-6P 3 CA3106A28-4S CA3108A28-4S CA3102A28-4P 4 CA3106A28-08S CA3108A28-08S CA3102A28-08P 20 CA3106A28-11S CA3108A28-11S CA3102A28-11P 22 CA3106A28-12S CA3108A28-12S CA3102A28-12P 26 CA3106A28-15S ? 參數： ? 材料和技術參數；機械和電氣性能： ? ?執行標準 ?VG95234 / JGB600 ?連接方式 ?卡扣式連接 ?殼體材料 ?高強鋁合金 ?殼體表面處理 ?電鍍鍍鋅??軍綠色/銀色/黑色 ?芯數 ?3,4,5,,8,9.10,11,12,13,15,20,21,22,26,28,30,35,37芯, ?芯數排列代號 ?見下方孔位排列表格 ?接觸體材料 ?銅合金??鍍金 ?接線 ?焊接式?/?壓接式 ?插頭插座公母 ?S?母；P公（可選） ?焊杯口徑 ?1.2;1.7;2.5;3.6;5.7mm ?絕緣體材料 ?耐高溫高壓合成橡膠 ?絕緣體阻燃等級 ?UL94-V0?? ?220℃ ?額定電壓 ?500V ?電纜直徑范圍 10----20mm ?額定電流 ?10A;15A;30A;55A;80A;120A ?防水等級 ?IP67 ?耐電壓 ?5000V/1min ?煙霧測試 ?60H? EIA364.28 ?工作溫度 -55℃--150℃ ?插拔次數 500次 ? VG95234?插頭插座，卡扣式鎖緊，焊接式和壓接式。 ? ?
